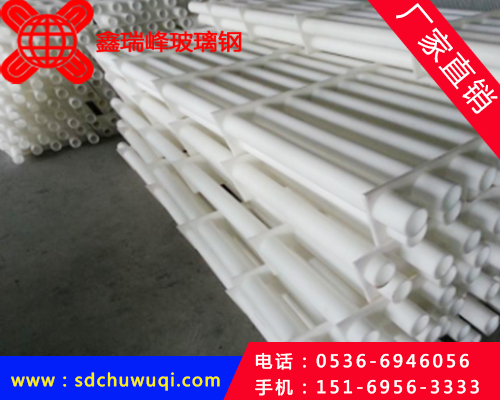

管式除霧器

您的當前位置：首頁 >> 產品中心 >> 玻璃鋼除霧器

管式除霧器

所屬分類：玻璃鋼除霧器
點擊次數：
發布日期：2020/06/11
在線詢價

詳細介紹

管式除霧器

管束式除霧器——結構及原理

1、結構

管束筒體

—內容壁面光潔，筒體垂直，斷面圓滑，無偏心。

增速器

—確保以小的阻力條件提升氣流的旋動速度。

分離器

—實現不同粒徑的霧滴在煙氣中的分離。

匯流環

—控制液膜厚度，維持合適的氣流分布狀態。

導流環

—控制氣流出口狀態，防止捕悉液滴被二次夾帶

2、原理

使用環境的特點

管束式除塵裝置的使用環境是含有大量液滴的~50℃飽和凈煙氣，特點是霧滴量大，霧滴粒徑分布范圍廣，由漿液液滴、凝結液滴和塵顆粒組成；除塵主要是脫除漿液液滴和塵顆粒。

細小液滴與顆粒的凝聚大量的細小液滴與顆粒在高速運動條件下碰撞幾率大幅增加，易于凝聚、聚集成為大顆粒，從而實現從氣相的分離。

大液滴和液膜的捕悉除塵器筒壁面的液膜會捕悉接觸到其表面的細小液滴，尤其是在增速器和分離器葉片的表面的過厚液膜，會在高速氣流的作用下發生“散水”現象，大量的大液滴從葉片表面被拋灑出來，在葉片上部形成了大液滴組成的液滴層，穿過液滴層的細小液滴被捕悉，大液滴變大后跌落回葉片表面，重新變成大液滴，實現對細小霧滴的捕悉。

離心分離下的液滴脫除

經過加速器加速后的氣流高速旋轉向上運動，氣流中的細小霧滴、塵顆粒在離心力作用下與氣體分離，向筒體表面方向運動。而高速旋動的氣流破事被截留的液滴在筒體壁面形成一個旋動的液膜層。從氣體分離的細小霧滴與微塵顆粒從煙氣中的脫除。
