除霧器布置形式通常有:水平型、人字型、V字型、組合型等大型脫硫吸收塔中多采用人字型布置, V字型布置或組合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連接、固定、密封件等組成。

吸收塔設兩級除霧器,布置于吸收塔頂部最后一個噴淋組件的上部。煙氣穿過循環漿液噴淋層后,再連續流經兩層屋脊形除霧器除去所含漿液霧滴。在一級除霧器的上面和下面各布置一層清洗噴嘴。 清洗水從噴嘴強力噴向除霧器元件，帶走除霧 器順流面和逆流面上的固體顆粒。二 級除霧器下面也布置- 層清洗噴淋層。煙氣通過兩級除霧后,其煙氣攜帶水滴含量低于75mg/Nm3(干基)。除霧器清洗系統間斷運行,采用自動控制。

濕法脫硫,吸收塔在運行過程中,易產生粒徑為10--60微米的“霧”,“霧不僅含有水分，它還溶有硫酸、硫酸鹽、SO2等。如不妥善解決,任何進入煙囪的"霧”，實際就是把SO2排放到大氣中,同時也造成風機、熱交換器及煙道的玷污和嚴重腐蝕。因此,濕法脫硫工藝上對吸收設備提出除霧的要求,被凈化的氣體在離開吸收塔之前要除霧。除霧器是FGD系統中的關鍵設備,其性能直接影響到濕法FGD系統能否連續可靠運行。除霧器故障不僅會造成脫硫系統的停運，甚至可能導致整個機組(系統停機)。除霧器的布置形式最常見的有平板式布置和屋頂式布置。

除霧器功能、葉片形式與布置形式

1、除霧器用來分離煙氣所攜帶的液滴。在吸收塔內，由上下二級除霧器(水平式或菱形)及沖洗水系(包括管道閥門和噴嘴等)組成。經過凈化處理后的煙氣,在流經兩級臥式除霧器后，其所攜帶的漿液微滴被除去。 從煙氣中分離出來的小液滴慢慢凝聚成較大的液滴，然后沿除霧器葉片往下滑落至漿液池。在一級除霧器的上、下部及二級除霧器的下部,各有一組帶噴嘴的集箱。 集箱內的除霧器清洗水經噴嘴依次沖洗除霧器中沉積的固體顆粒。經洗滌和凈化后的煙氣流出吸收塔,最終通過煙氣換熱器和凈煙道排入煙囪。

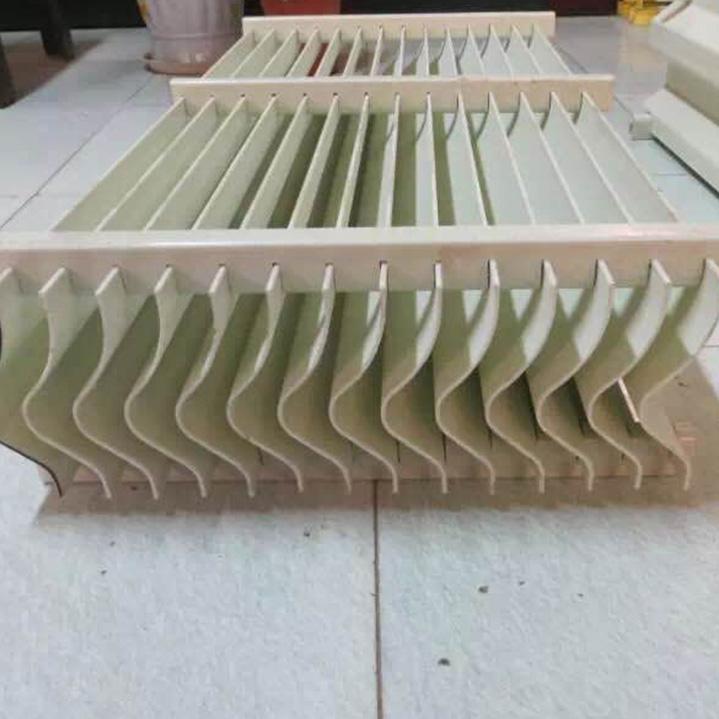

2、除霧器本體除霧器本體由除霧器葉片、卡具夾具、支架等按一定的結構形成組裝而成。其作用是捕集煙氣呂中的液滴及少量的粉塵,減少煙氣帶水,防止風機振動。
