葉片式除霧器的設計及其應用

發布日期：2018-04-27 作者：點擊：

葉片式除霧器的設計及其應用

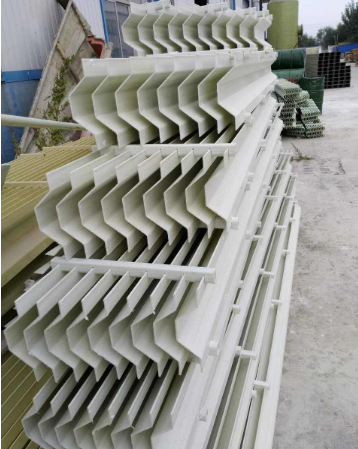

葉片式除霧器用于分離出氣體中的液態雜質，它是由一組緊密排列在一起的葉片組成，形成波紋形或鋸齒形氣體流路。流向的改變使氣流中攜帶的液滴沖撞到葉片上，結合成較大的液滴后被排出。除霧器不建議用于可能產生堵塞的較臟雜質的處理，會導致過濾效率降低。除霧器有立式和臥式兩種安裝方式。

葉片式除霧器除霧效率：
葉片式除霧器能夠過濾10微米以上的液滴，過濾效率可達99-99.5%。

葉片式除霧器操作原理：
當含有霧沫的氣體以一定速度流經除霧器時，由于氣體的慣性撞擊作用，霧沫與波形板相碰撞而被附著在波形板表面上。

除霧器波形板的多折向結構增加了霧沫被捕集的機會，未被除去的霧沫在下一個轉彎處經過相同的作用而被捕集，這樣反復作用，從而大大提高了除霧效率。氣體通過波形板除霧器后，基本上不含霧沫。

波形板表面上霧沫的擴散、霧沫的重力沉降使霧沫形成較大的液滴并隨氣流向前運動至波形板轉彎處，由于轉向離心力及其與波形板的摩擦作用、吸附作用和液體的表面張力使得液滴越來越大，直到集聚的液滴大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從波形板表面上被分離下來。
