除霧器的布置形式有哪些

    除霧器布置形式通常有：水平型、人字型、V字型、組合型等大型脫硫吸收塔中多采用人字型布置，V字型布置或組合型布置(如菱形、X型)。吸收塔出口水平段上采用水平型。除霧器系統由除霧器本體及沖洗系統組成。具體為二級除霧器本體、沖洗水管道、噴嘴、支撐架、支撐梁及相關連接、固定、密封件等組成。

    濕法脫硫，吸收塔在運行過程中，易產生粒徑為10--60微米的"霧"，"霧"不僅含有水分，它還溶有硫酸、硫酸鹽、SO2等。如不妥善解決，任何進入煙囪的"霧"，實際就是把SO2排放到大氣中，同時也造成風機、熱交換器及煙道的玷污和嚴重腐蝕。

    吸收塔設兩級除霧器，布置于吸收塔頂部最后一個噴淋組件的上部。煙氣穿過循環漿液噴淋層后，再連續流經兩層屋脊形除霧器除去所含漿液霧滴。在一級除霧器的上面和下面各布置一層清洗噴嘴。清洗水從噴嘴強力噴向除霧器元件，帶走除霧器順流面和逆流面上的固體顆粒。二級除霧器下面也布置一層清洗噴淋層。煙氣通過兩級除霧后，其煙氣攜帶水滴含量低于75mg/Nm3（干基）。除霧器清洗系統間斷運行，采用自動控制。

因此，濕法脫硫工藝上對吸收設備提出除霧的要求，被凈化的氣體在離開吸收塔之前要除霧。除霧器是FGD系統中的關鍵設備，其性能直接影響到濕法FGD系統能否連續可靠運行。除霧器故障不僅會造成脫硫系統的停運，甚至可能導致整個機組（系統停機）。除霧器的布置形式最常見的有平板式布置和屋頂式布置。

    除霧器生產廠家功能、葉片形式與布置形式

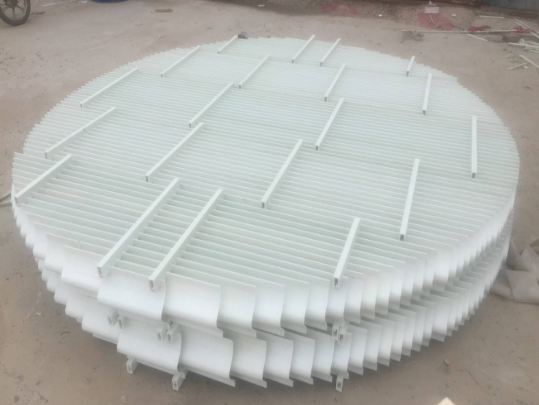

    1、除霧器本體除霧器本體由除霧器葉片、卡具、夾具、支架等按一定的結構形成組裝而成。

    其作用是捕集煙氣呂中的液滴及少量的粉塵，減少煙氣帶水，防止風機振動。除霧器葉片是組成除霧器的最基本、最重要的元件，其性能的優劣對整個除霧系統的運行有著至關重要的影響。除霧器葉片通常由高分子材料(如聚丙稀、FRP等)或不銹鋼(如317L)2大類材料制作而成。除霧器葉片種類繁多。按幾何形狀可分為折線型(a、d)和流線型(b、c)，按結構特征可分為2通道葉片和3通道葉片。

    2、除霧器用來分離煙氣所攜帶的液滴。在吸收塔內，由上下二級除霧器（水平式或菱形）及沖洗水系（包括管道閥門和噴嘴等）組成。經過凈化處理后的煙氣，在流經兩級臥式除霧器后，其所攜帶的漿液微滴被除去。從煙氣中分離出來的小液滴慢慢凝聚成較大的液滴，然后沿除霧器葉片往下滑落至漿液池。集箱內的除霧器清洗水經噴嘴依次沖洗除霧器中沉積的固體顆粒。經洗滌和凈化后的煙氣流出吸收塔，最終通過煙氣換熱器和凈煙道排入煙囪。在一級除霧器的上、下部及二級除霧器的下部，各有一組帶噴嘴的集箱。
